ILH119 Цифровой нагревательный термостат

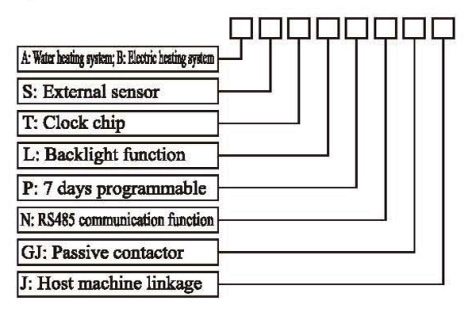

Таблица альтернативных режимов работы

-Опуиональные функции

Дисплей и описание функций

● : Ручной режим работы. В ручном режиме управление нагревательным оборудованием осуществляется путем ручной установки текущей температуры нагревательного оборудования.

● : Программируемый режим работы. Термостат работает автоматически в соответствии с установленным периодом времени и температурной точкой.

● Программируемый режим работы: 7-дневный программируемый режим делится на два периода, которые представляют собой « 12345 »/« 67 » 5 + 2 программируемый режим работы. Каждый рабочий режим подразделяется на шесть периодов и шесть соответствующих настроек температуры.

● : Вставать утром, первый период

● : Выходить утром, второй период

● : Вернуться домой в полдень, третий период

● : Выход в полдень, четвертый период

● : Вернуться домой вечером, пятый период

● : Спать ночью, шестой период

● : Временный ручной режим работы: в текущем цикле программируемого режима работы временно переключиться во временное ручное состояние, он автоматически переключиться обратно в состояние управления программируемым циклом, когда следующий цикл приближается (температура, установленная в течение временного ручного режима работы, не будет не сохранена).

● Нажмите "М", чтобы переключиться в ручной режим.

● : Состояние блокировки кнопок. Одновременно нажмите“▲" and“▼” на не менее 5 с, чтобы заблокировать кнопки термостата, затем одновременно нажмите их на не менее 5 с, чтобы разблокировать.

● : Состояние нагрева. Когда значок мигает, это означает, что температура источника тепла превышает максимальную предельную температуру и нагрузка отключена. В случае отключения питания, значок также может мигать, когда защита от замерзания запускает нагрузку.

● Наружная температура: температура пола. Он может отображаться на экране только после завершения встроенных и внешних датчиков температуры. После выбора типа датчика "AI" в дополнительных параметрах, удерживать кнопку "▲", и на экране будет показана температура наружного датчика. Если вы отпустите его, экран вернется в прежнее состояние через 3 секунды. (опционально: эта опция применяется только для конфигурации с двумя датчиками). Защита от замерзания при запуске нагрузки.

Описание и действие кнопок

• : Кнопка включения/выключения источника питания для выбора включения или выключения термостата. При включении, на ЖК-дисплее будет отображать свои рабочие данные, и термостат будет работать в одном из следующих трех режимов работы: ручной режим, программируемый рабочий режим и временный ручной режим работы.Если он выключен, на ЖК-дисплее не будет отображаться. И рабочее состояние и расширенные параметры перед отключением питания будут сохранены. "М:" Это относится к переключению между ручной моделью и 7-дневной программируемой моделью. Недоступно при режиме связи.

• : Кнопка программы часов. Во-первых, нам нужно установить правильное время. Включите термостат и нажмите кнопку “” , чтобы настройть минуту/час/день. Порядок настройки часов: корректировка минуты, корректировка часа, корректировка недели, возврат в исходное состояние. Нажимайте кнопки ▲ или ▼ для корректировки времени.

• • Далее мы можем перейти к настройке еженедельной программы. Включите термостат и продолжайте нажимать кнопку “” на 3 секунд, чтобы установить программу недели. Порядок настройки: настройка первого периода с понедельника по пятницу, настройка температуры первого периода с понедельника по пятницу, настройка температуры второго периода с понедельника по пятницу..., настройка времени и температуры с субботы по воскресенье. (Подробную информацию см. в прилагаемой ниже таблице).

• После завершения настройки каждого параметра нажмите клавишу “” , чтобы переключиться на следующую настройку параметра. Нажимать "▲" and "▼" чтобы отрегулировать параметры мерцания (регулировка времени с шагом 15 минут; установливает падение температуры или регулирует заданное значение рабочего режима). Установите повышение температуры или отрегулируйте заданное значение рабочего режи ма.

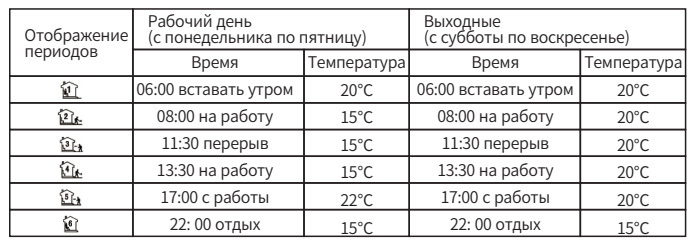

Порядок установки времени и температуры

(Прилагаемая таблица)

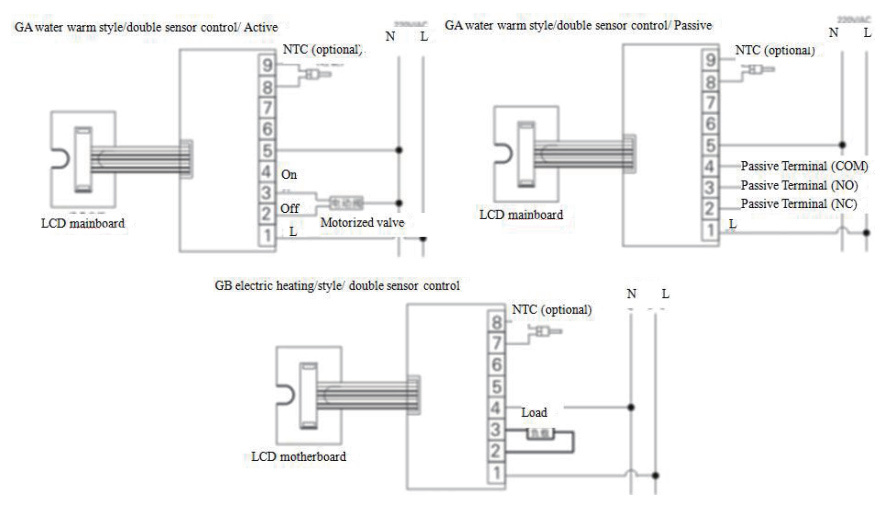

Схема подключения

Примечание: этот рисунок только для справки. Конкретный способ соединения определяется по схеме соединенияподключения на задней стороне блока питания.

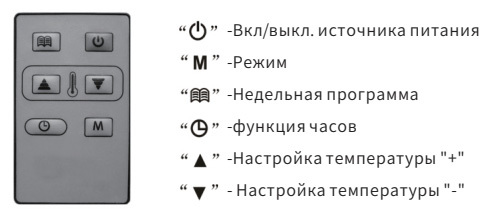

Инфракрасный пульт дистанционного управления и описание его функции
