ILH333 Переключатель расхода

монтаж

Картинка 1: Обрезка шаблона для дополнительного весла

Важное примечание: для того, чтобы переключатель мог обнаруживать изменения в условиях потока, лопасти не должны касаться трубы или каких- либо ограничений в трубе.

Предупреждение: опасность повреждения оборудования.
Во избежание повреждения переключателя не удерживайте корпус переключателя и не затягивайте выключатель на тройнике. Используйте только предоставленную платформу гаечного ключа.

• Затяните переключатель потока так, чтобы лопасть находилась под прямым углом кпотоку. Стрелки на боковой стороне корпуса должны указывать в направлении потока.

• Выключатель должен быть установлен таким образом, чтобы на клеммы или выводы проводов были легко доступны для обмотки.

Примечание: эти переключатели потока не должны подвергаться гидравлическому удару. Если быстрозакрывающийся клапан находится после переключателя потока, необходимо использовать подходящий разрядник гидравлического

Корректировка

Примечание: неправильная операция опасна.
Переключатель устанавливается на минимальный расход при выпуске с завода. Не устанавливайте настройки ниже, чем при выпуске с завода, так как это может привести к тому, что переключатель не вернется в положение « нет потока».

Предупреждение: опасность повреждения оборудования.
Уплотнительные настройки (винты, отмеченные черной краской) не предназначены для фиксации. Попытки регулировки могут повредить устройство управления, или привести к потере калибровки и аннулированию гарантию.

Картинка 2: минимальная регулировка

Чтобы отрегулировать настройку переключателя расхода:

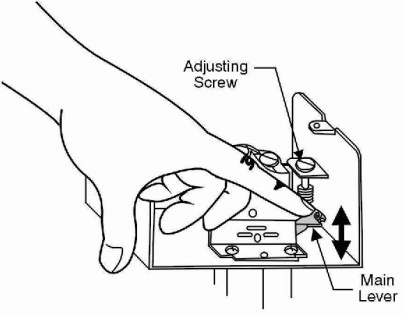

1.Снимите крышку ILH333.
2.Для увеличения расхода поверните регулировочный винт по часовой стрелке. Когда расход увеличивается по сравнению с заводским значением, чтобы уменьшить расход, поверните регулировочный винт против часовой стрелки.
3.Убедитесь, что реле расхода не установлено ниже заводской настройки, несколько раз нажав главный шток. Если шток не щелкает при возврате в какой-либо момент, поверните регулировочный винт по часовой стрелке до тех пор, пока шток не щелкнет при возврате каждый раз.

Процедура проверки
Когда через трубу протекает достаточно жидкости, чтобы отключить ILH333, цепь между красным и желтым выводами замкнется. Когда поток жидкости уменьшается или останавливается, включается индикатор низкого расхода или сигнал.
Перед выходом из установки наблюдайте как минимум три полных рабочих цикла, чтобы убедиться, что ILH333 и подключенные к нему системы работают должным образом.

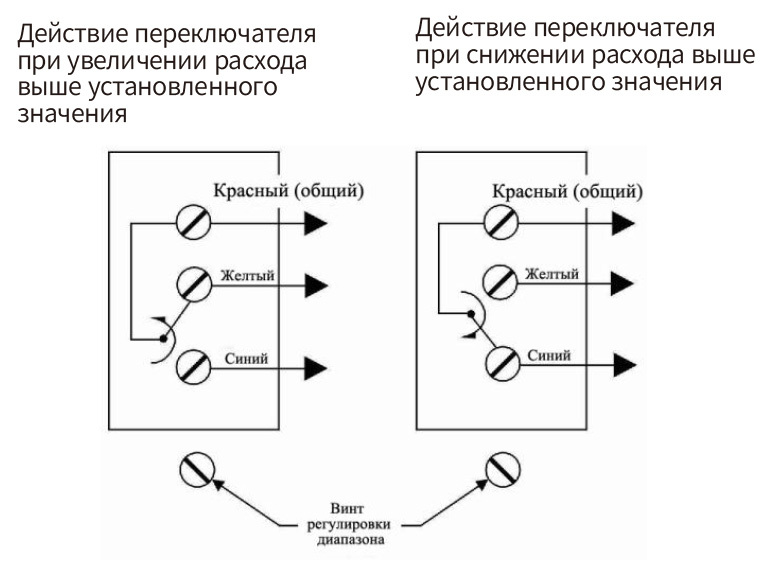

Картинка 3: действие переключателя

проводка

ПРЕДУПРЕЖДЕНИЕ: Опасность поражения электрическим током.
Во избежание возможного поражения электрическим током или повреждения оборудования отключите электропитание перед подключением или регулировкой проводки.
