ILH108 Плавающий термостат
Плавающий термостат ILH108 в основном используется для центрального кондиционирования и системы отопления. Он работает с датчиком температуры. Он обеспечивает контроль температуры холода/тепла фанкойла центрального кондиционера электрическим клапаном или другим пропорциональным или интегральным приводом. Он также может управлять вентилятором фанкойла и Отрегулировать скорость вращения вентилятора. Когда электронный термостат выключен или включен, он может выдать сигнал обратной связи, чтобы электрический клапан или другой исполнительный механизм вернулись.
Розничная цена:
Остаток на складе
Категория:
Термостат фанкойла
Ключевые слова:
Float ermostat
Горячая линия：+86-10-8775-5626
Электронная почта для консультаций：jocko@ilamps-trade.com
- Описание продукта

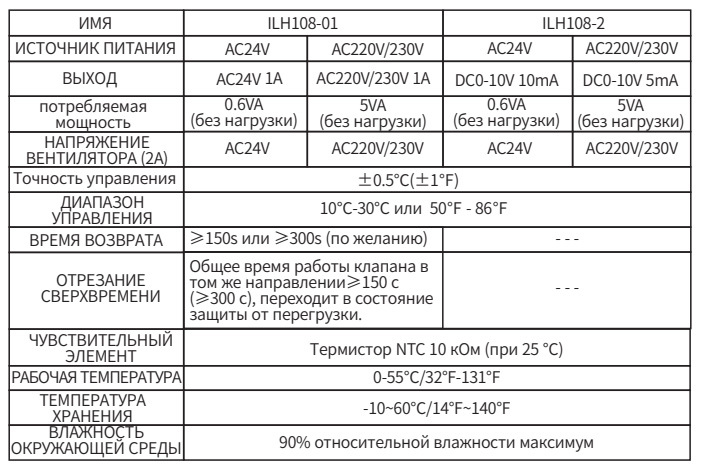

- Technical data
- Measurement
-
- Название товара: ILH108 Плавающий термостат
Плавающий термостат ILH108 в основном используется для центрального кондиционирования и системы отопления. Он работает с датчиком температуры. Он обеспечивает контроль температуры холода/тепла фанкойла центрального кондиционера электрическим клапаном или другим пропорциональным или интегральным приводом. Он также может управлять вентилятором фанкойла и Отрегулировать скорость вращения вентилятора. Когда электронный термостат выключен или включен, он может выдать сигнал обратной связи, чтобы электрический клапан или другой исполнительный механизм вернулись.
Особенности
◆ Автоматический возврат при выключении или включении питания.
◆ Защита от перенапряжения и мгновенных импульсов.
◆ Защита от сверхурочной работы.
◆ Большой ЖК-дисплей показывает температуру окружающей среды, состояние и объем воздуха.
◆ С системным выключателем и переключателем скорости вентилятора.
◆ Внутренние или внешние дистанционные чувствительные к температуре элементы (термисторы NTC)
◆ Сдвиг охлаждения/обогрева: вывод сигнала по часовой стрелке или против часовой стрелки (летом или зимой) .
◆ изготовление из огнеупорной пластмассы ABS в соответствии со стандартом UL-94.
◆ Несложная установка и удобное подключение.Схема подключения
Инструкция
1. Переключение режимов охлаждения/нагрева: при включенном питании (выключатель питания в положении "•") термостат будет самопроверять, а затем запускать клапан в течение 150 секунд (или 300 секунд) непрерывно по направлению закрытия. По окончанию работы система перейдет в выключенное состояние. Когда переключатель питания переключается на“
”, жк-дисплей покажет состояние охлаждения символом“”, сигнал действия будет
выходить вперед; Когда он движется к“
”, жк-дисплей покажет состояние нагрева символом“”, сигнал действия будет выходить назад. При переходе на“ • ”, жк-дисплей отключается, клапан будет работать на 150 секунд (или 300 секунд) непрерывно в направлении закрытия.2. Вентилятор: когда термостат находится в режиме охлаждения или нагрева, переместите переключатель вентилятора
, ЖК-дисплей будет отображать соответствующий символ объема воздуха. Терминалы будут выводить мощностьиобеспечивает рабочее питание вентилятора. Если термостат не подключен к вентилятору, на жк-дисплее только
или
может быть показан.
Символ может отображаться только тогда, когда термостат полностью и правильно подключен к вентилятору.3.Настройка температуры: когда пользователь нажимает кнопку △ (увеличение)/▽ (уменьшение), на ЖК-дисплее отображается увеличение или уменьшение температуры соответственно. Скорость увеличения/уменьшения составляет 1/1℃°F. Диапазон регулировки составляет 10~30℃/50~86°F. Когда пользователь перестанет нажимать кнопку на более 5 секунд, термостат изменит данные настройки температуры в своей памяти, и затем ЖК-дисплей показывает температуру окружающей среды. (Вы можете выбрать точку настройки инициализации как 25℃ /77°F.)
4.Встроенный/внешний датчик: при использовании встроенного термистора NTC необходимо установить перемычку J3. в положение «Int». Если используется внешний датчик NTC, перемычку J3 следует установить в положение «Ext».
5. Диапазон температур, отображаемый на ЖК-дисплее, составляет 0~40℃ или 32°F ~ 99°F.

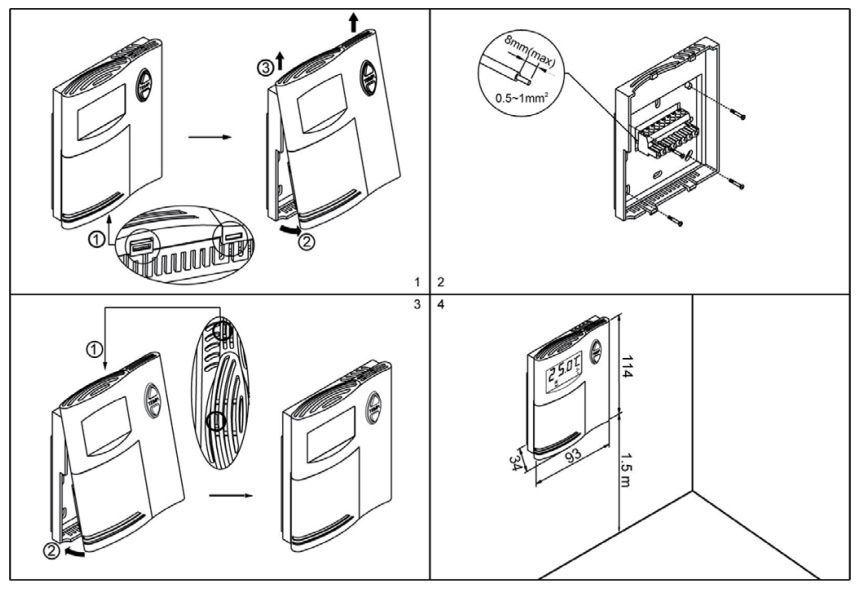

Монтаж
-

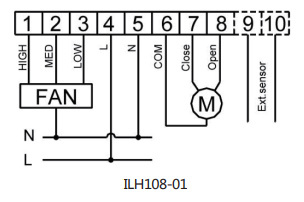

Схема соединения
-
размер
