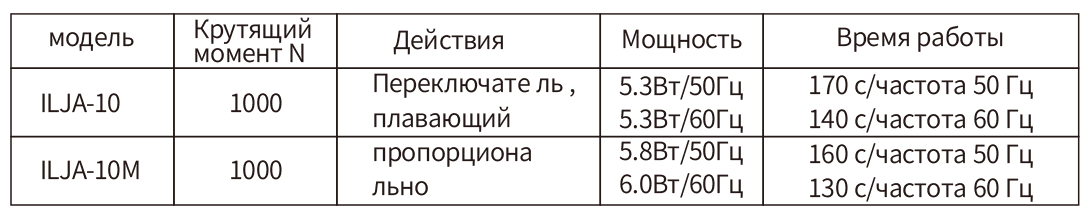

ILJA-10 Привод резьбового запорного клапана

ILJA- 10 (Откр./Закр.)

1: Обратная связь о штоке клапана вверх (24В переменного тока)

2:24В переменного тока, шток вверх (прямо закрыть)

3: Обратная связь о штоке клапана вниз (24В переменного тока)

4: 24В переменного тока, шток вниз (прямо открыть)

5: 24В переменного тока (общий терминал)

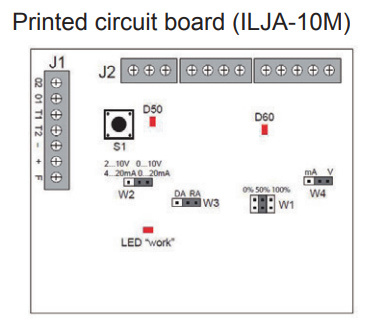

ILJA- 10M (пропорциональный)

Терминал J1:
01: при коротком замыкании с T2(O-), шток клапана опускается полностью вниз (открывается прямо). На расположение W3 не влияет .
02: при коротком замыкании с T2(O-), шток клапана поднимается полностью вверх (закрывается прямо). На расположение W3 не влияет.
T1T2: 24 В переменного тока на входе . T2 – общий терминал (T2 соединяется с -).
-+: входной сигнал 4 . . .20 мА (2 . . . 10 V DC)/0 . . .20 мА (0 . . . 10 V DC) . W2 и W4 должны настраиваться в соответствии с входным сигналом .
F : Сигнал обратной связи. Имеется сигнал 0... 10 V DC или 2... 10 V DC в зависимости от настройки W2, .

W1: mA/V DC. позволяет выбрать , входной сигнал под напряжением или в настоящем состоянии . Эта перемычка должна быть настроена вместе с W2 для выбора входного сигнала в J1.

W2: 4. .20мА (2... 10 V DC)/0...20 мА (0... 10 V DC). Эта перемычка должна быть настроена с помощью W1 для выбора входного сигнала в J1.

W3: Обратнаое действие. Перемещение перемычки меняет логику работы, по сравнению с входным сигналом .

W1 : 0 % , 5 0 % , 1 0 0 % . Установить положение хода клапана , чтобы предотвратить неисправность входного сигнала .
0% шток полностью вверх, 50% шток в середине, 100% шток полностью перемещаются вниз по перемычке W3 , и ситуация будет наоборот .
0% шток полностью вниз, 50% шток на полпути, 100% шток полностью вверх
0% stem completely down 50% stem at halfway 100% stem completely up

W2: 4...20 мА (2... 10 V DC)/0...20 мА (0... 10 V DC). Эта перемычка должна быть настроена в соответствии с W4 для выбора входного сигнала в J1.

W3: Обратное действие. По сравнению с входным сигналом перемещение перемычки меняет логику работы .

W4: mA/V DC. Эта перемычка должна быть настроена вместе с W2 для выбора входного сигнала J1.

Светодиодный индикатор состояния (работает): при нормальном рабочем режиме: медленное мигание (включается на 1 секунду, выключается на 1 секунду). Во время адаптации привода на клапане (не менее 3 секунд после нажатия S1) быстрая вспышка (включается на 0,25 секунды, выключается на 0 ,25 секунды).

Самонастройка при неправильном состоянии: быстро мигает дважды и выключается в течение длительного времени (через 0,25 секунды , выключается на 0,25 секунды, выключается дважды , а затем выключается на 1,25 секунды).

Указание LED направления вращения электродвигателя:
Когда загорается светодиод D60, шток клапана перемещается вниз . Когда шток достигает дна и удерживается в этом положении на 25 секунд , светодиод выключается .

Когда загорается светодиод D50, шток клапана перемещается вверх . Когда шток достигает вершины и удерживается в этом положении на 25 секунд , светодиод выключается .

Автоматическая регулировка клапана приводом. Каждый привод должен быть совместим с клапаном , к которому он подключен .Нажать и удерживать клавишу « S1 » на 3 секунд , привод автоматически переходит в режим саморегулирования . Светодиоды « работают » быстро мигают (включается на 0 ,25 секунды, и выключается на 0,25 секунды).

Клапан перемещается вниз к дну , затем удерживается в этом положении на 25 секунд , а затем перемещается вверх до верхней точки. Автоматическая регулировка не заканчивается ,пока вал клапана не удерживается в конечном положении до 25 секунд . Когда происходит адаптация (предыдущие данные перезаписываются), привод восстановливается в нормальную работу. В противном случае ( предыдущие данные не перезаписываются), будет сообщено о сбое самонастраивающегося состояния (через 0,25 секунды , выключено на 0 ,25 секунды, дважды, а затем выключено на 1 ,25 секунды). Вы можете нажать и удерживать клавишу « S1 » на 3 секунд , чтобы повторить процесс самонастройки или перезапустить (циркулируется мощность)исполнительный механизм для возвращения в нормальное рабочее состояние .

Возможные ошибки при самонастройке:
1: Это происходит , когда ход составляет менее половины номинального хода .
2: Ошибка соединения потенциометра (клемма J2). Правильный метод: когда вал клапана
двигается вниз, потенциометр имеет максимальное значение , а когда вал клапана
поднимается вверх, потенциометр имеет минимальное значение .
