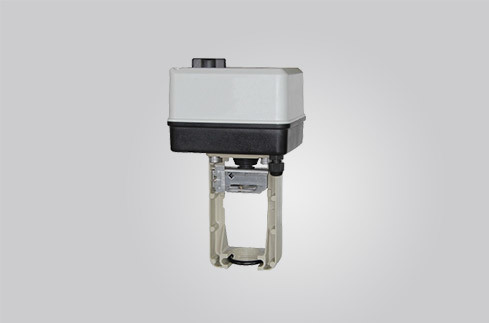

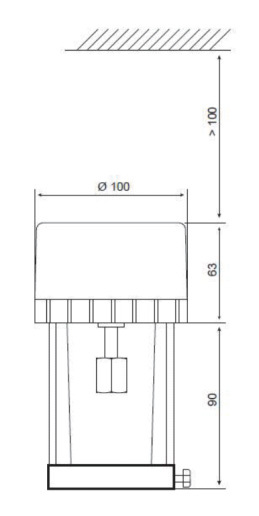

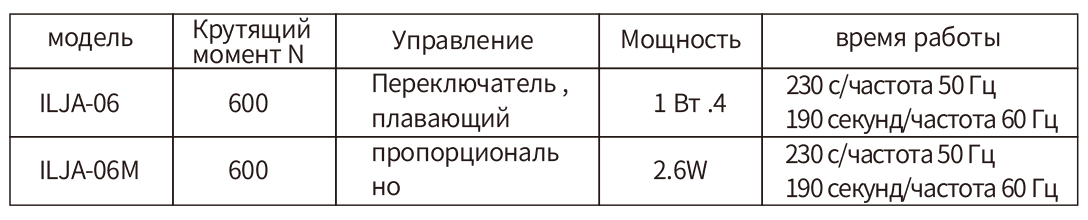

ILJA-06 Привод резьбового запорного клапана

ILJA-06 (выключатель , плавучий)

1 :24В переменного тока (Общий терминал)

2 :24В переменного тока опускание штока (прямо открыть)

3 :24В переменного тока шток вверх (прямо закрыть)

ILJA-06M (пропорциональный)

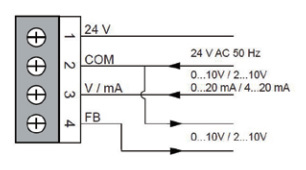

Терминал J1:
1:24В переменного тока
2: Общий терминал
3: Входной сигнал . 4 . . . 20 мА (2 . . . 10 V DC)/0 . . .20 мА (0 . . . . 10 В постоянного тока) .
W1 и W2 должны быть установлены в соответствии с входным сигналом .
4: Сигнал обратной связи . Есть сигнал 0 ... 10В постоянного тока или 2 ... 10В постоянного тока, в зависимости от настроек W2 .

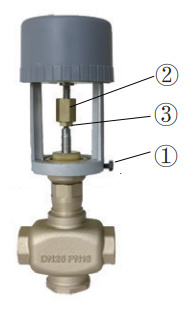

• Установить электродвигатель на клапане, после монтажа на седле клапана, затянуть стопорный винт (1).

• Завинтить латунную гайку вала электродвигателя на шток клапана(2) и завинтить центрирующую гайку (3).

• Выполнить электрическое подключение , как показано на предыдущей схеме , и (только для AVG6M) установить перемычку .

W1: mA/V DC. позволяет выбрать, входной сигнал под напряжением или под током . Эта перемычка должна быть настроена вместе с W2 для выбора входного сигнала в J1.

W2: 4. .20мА (2... 10 V DC)/0...20 мА (0... 10 V DC). Эта перемычка должна быть настроена спомощью W1 для выбора входного сигнала в J1.

W3: обратное действие . Перемещение перемычки меняет логику работы, по сравнению с входным сигналом .

Светодиодный индикатор состояния (работает):

при нормальном рабочем режиме: медленное мигание(включается на 1 секунду, выключается на 1 секунду). Во время адаптации привода на клапане (не менее 3 секунд после нажатия S1) быстрая вспышка (включается на 0,25 секунды, выключается на 0,25 секунды).

Самонастройка в неправильном состоянии:

быстро мигает дважды и выключается в течение длительного времени (через 0,25 секунды , выключается на 0,25 секунды , дважды , а затем выключается на 1,25 секунды).

Указание LED направления вращения электродвигателя:
Когда загорается светодиод D60, шток клапана перемещается вниз .
Когда шток достигает дна и удерживается в этом положении на 25 секунд , светодиод выключается .

Автоматическая регулировка клапана приводом. Каждый привод должен быть совместим с клапаном , к которому он подключен .

Нажать и удерживать клавишу « S1 » в течение 3 секунд , привод автоматически переходит в режим саморегулирования . Светодиоды « работают » быстро мигают (при включении 0,25 секунды, выключении 0,25 секунды).

Клапан перемещается в осевом направлении вниз к дну , затем удерживается в этом положении на 25 секунд , а затем перемещается вверх до верхней точки Автоматическая регулировка не заканчивается, пока вал клапана не удерживается в конечном положении до 25 секунд .

Когда происходит адаптация (предыдущие данные перезаписываются), привод восстановливается в нормальную работу. В противном случае (предыдущие данные не перезаписываются), будет сообщено о сбое самонастраивающегося состояния (через 0 ,25 секунды , выключено на 0 ,25 секунды, дважды, а затем выключено на 1 ,25 секунды). Вы можете нажать и удерживать клавишу « S1 » на 3 секунд , чтобы повторить процесс самонастройки или перезапустить (циркулируется мощность)исполнительный механизм для возвращения в нормальное рабочее состояние .

Возможные ошибки при самонастройке:
1: Это происходит , когда ход составляет менее половины номинального хода .
2: Ошибка соединения потенциометра (клемма J2). Правильный метод: когда вал
клапана двигается вниз, потенциометр имеет максимальное значение , а когда вал клапана поднимается вверх, потенциометр имеет минимальное значение .
