ILH202 Электрический клапан
Латунный клапан в основном предназначен для регулирования расхода воды в соответствии
с требованиями контроллера в зонах и фанкойлах. Они могут использоваться в сочетании с
приводами фанкойлов серии ON/OFF.

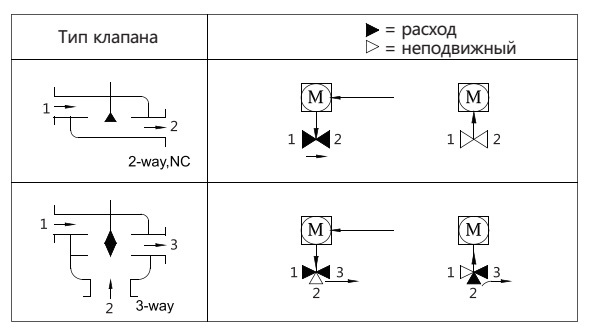

Клапаны доступны в 2-ходовой Н.З. (нормально закрытый) или 3-ходовой конфигурациях..
Электропривод откр./закр. обеспечивает управление в двух положениях (открытие-закрытие).
Этот компактный привод с пружинным возвратом имеет минимальное посадочное усилие 105
Н в компактном, простом в установке корпусе.
Подключив питание, электродвигатель привода приводит в движение другие компоненты,
преодолевая сопротивление пружины и толкает шток вниз. Когда питание выключено,
возвратная пружина преодолевает давление среды и толкает шток клапана в закрытое
положение.
Привод приводит шток клапана в движение вниз, стержень клапана преодолевает
сопротивление пружины из нержавеющей стали, отходит от седла клапана и открывает
нормально закрытый порт.
Розничная цена:
Остаток на складе
Категория:
Электрический привод
Ключевые слова:
Motorized Valve
Горячая линия：+86-10-8775-5626
Электронная почта для консультаций：jocko@ilamps-trade.com
- Описание продукта

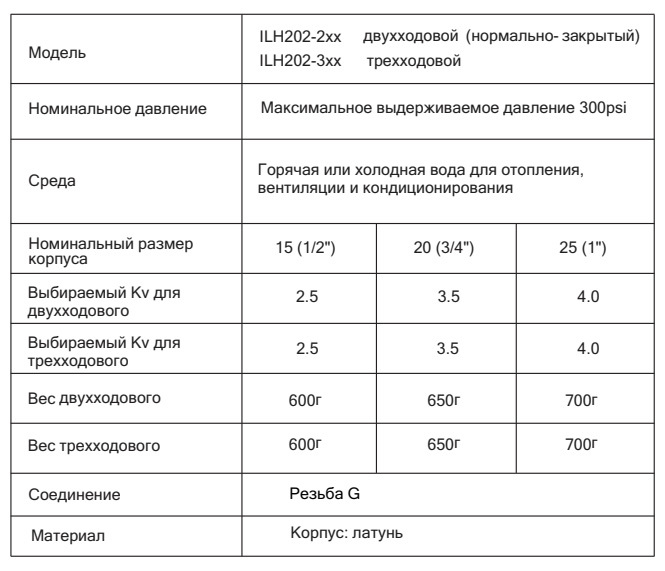

- Technical data
- Measurement
-
- Название товара: ILH202 Электрический клапан
Латунный клапан в основном предназначен для регулирования расхода воды в соответствии с требованиями контроллера в зонах и фанкойлах. Они могут использоваться в сочетании с приводами фанкойлов серии ON/OFF. <BR> Клапаны доступны в 2-ходовой Н.З. (нормально закрытый) или 3-ходовой конфигурациях.. Электропривод откр./закр. обеспечивает управление в двух положениях (открытие-закрытие). Этот компактный привод с пружинным возвратом имеет минимальное посадочное усилие 105 Н в компактном, простом в установке корпусе. <BR> Подключив питание, электродвигатель привода приводит в движение другие компоненты, преодолевая сопротивление пружины и толкает шток вниз. Когда питание выключено, возвратная пружина преодолевает давление среды и толкает шток клапана в закрытое положение. <BR> Привод приводит шток клапана в движение вниз, стержень клапана преодолевает сопротивление пружины из нержавеющей стали, отходит от седла клапана и открывает нормально закрытый порт.
Монтаж (комбинация)
• Направление жидкости должно совпадать с направлением, указанным стрелкой на корпусе клапана.
• Установка производится от вертикального до горизонтального положения,избегая попадания воды внутрь.
• Клапан должен быть надлежащим образом подключен к водопроводной трубе с помощью соответствующих инструментов.
• Нельзя использовать привод в качестве рычага для перемещения корпуса клапана.
• Привод не должен быть покрыт изоляционным материалом.
• Должен быть предусмотрен достаточный зазор для обслуживания или демонтажа привода.Предупреждение
• При ручном управлении не допускается черезмерное усилие во избежание поврежденияп ривода.
• Качество воды должно соответствовать требованиям VDI-2035или аналогичным требованиямк системе ОВиК. Другие среды клапана должны быть одоблены нами.
• При ремонте следует отключить электропитание привода во избежание возможного повреждения оборудования, травм или поражения электрическим током.
• При включении электропитания не прикасайтесь к проводам и не отключайте их.Монтаж
-
Технические условия привода Motrimed
-

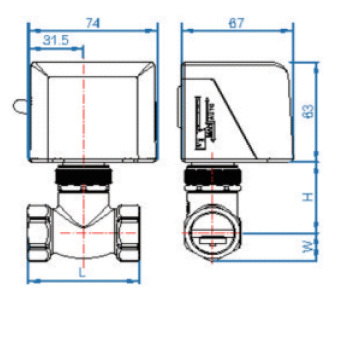

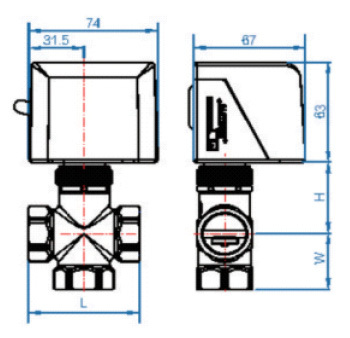

размер
