ILH500(DN15~DN50) Регулирующий щаровой клапан
Регулирующий шаровой клапан ILH500 разработан для регулирования потока горячей или охлажденнойводы, а для некоторых моделей - пара низкого давления, чтобы соответствовавть требованию контроллера в системе отопления, вентиляции и кондиционирования воздуха.
Розничная цена:
Остаток на складе
Категория:
Электрический привод
Ключевые слова:
Electronics Control Ball Valve
Горячая линия：+86-10-8775-5626
Электронная почта для консультаций：jocko@ilamps-trade.com
- Описание продукта
- Technical data
- Measurement
-
- Название товара: ILH500(DN15~DN50) Регулирующий щаровой клапан
Регулирующий шаровой клапан ILH500 разработан для регулирования потока горячей или охлажденнойводы, а для некоторых моделей - пара низкого давления, чтобы соответствовавть требованию контроллера в системе отопления, вентиляции и кондиционирования воздуха.
Особенности и характеристики
1-Регулирующий шаровой клапан ILH500 имеет широкий выбор для применений:
√ От DN15 до DN50, соединение NPT
√ Двухходовой & трехходовой, смешанный & отводный
√ Не требующий обслуживания дизайн
√ Поддерживает равнопроцентный поток
√ Регулируемый поток
√ Шток с защитой от выдувания2-Регулирующий шаровой кран ILH500 разработан для высокого рабочего давления и подходит:
√ Все требования к рабочим системам HVAC
√ Падение давления без шума: до 2,5 бар.
√ Максимальное падение давления: 3,5 бар.
√ Закрытие: 13 бар.
√ Максимальное давление корпуса клапана: 25 бар.
√ Сборка должна выполняться в направлении, указанном на маркировке на корпусе клапана: A→B.3-Материал клапана:
√ Нержавеющая сталь для внутренней части клапана и шара.
√ Кованая латунь для корпуса клапана.
√ Опции: Узлы шара и штока из хромированной латуни или нержавеющ ей стали доступны по запросу.4-Среда:
√ Рабочая температура от -5 ºC до 120 ºC
√ Может использоваться в 50% гликолевом растворе.
√ Можно использовать в условии пара 1 бар
√ Может использоваться в ржавеющей системе водоснабжения.5-Привод:
√ Без пружинного возврата.
√ Электропитание: 24B или 220 В.
√ Частота: 50/60 Гц
√ Рабочая мощность: 2,5 Вт (в зависимости от крутящего момента привода).
√ Мощность в татическом состоянии: 0,85 Вт (зависит от крутящего момента привода)
√ Сигнал управления: F (плавающий), M (регулирующий, 0-10 В или 4-20 мА).
√ Для приводов 4 Нм необходимо заранее выбрать сигнал управления. Для других размеров его можно выбрать по месту.
√ Класс защиты IP54 / NEMA2 с кабелями.
√ Продолжительность: 35 с
√ Угол поворота: 0-90. -

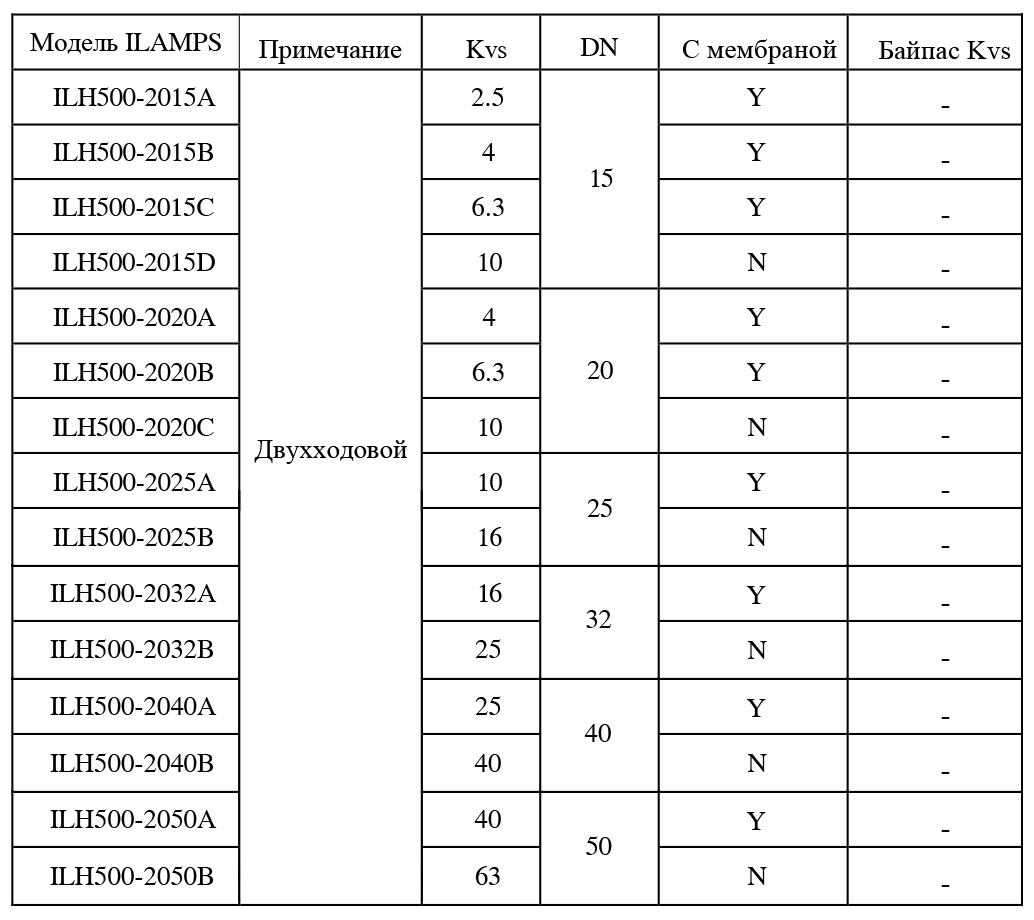

Таблица параметров
-

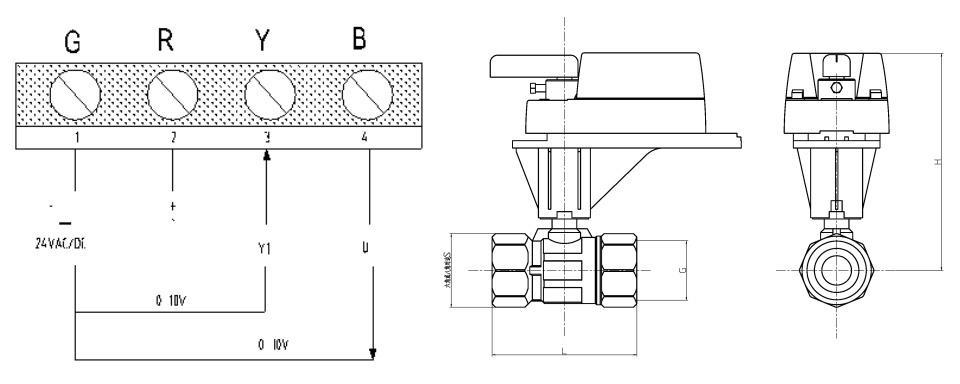

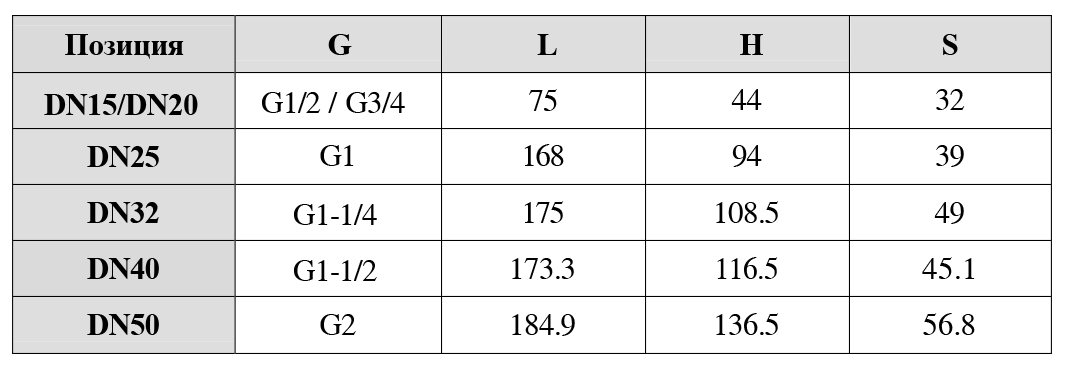

Схема подключения & размер (mm)
