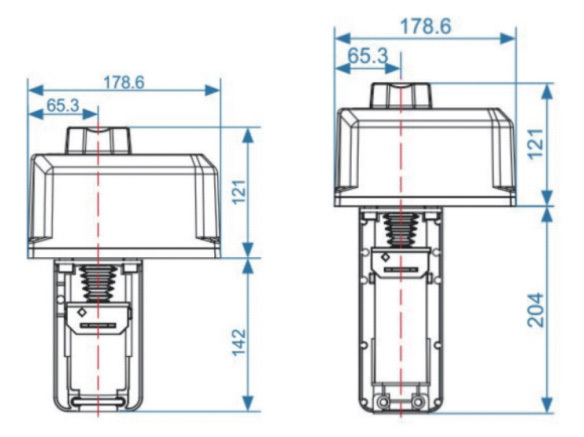

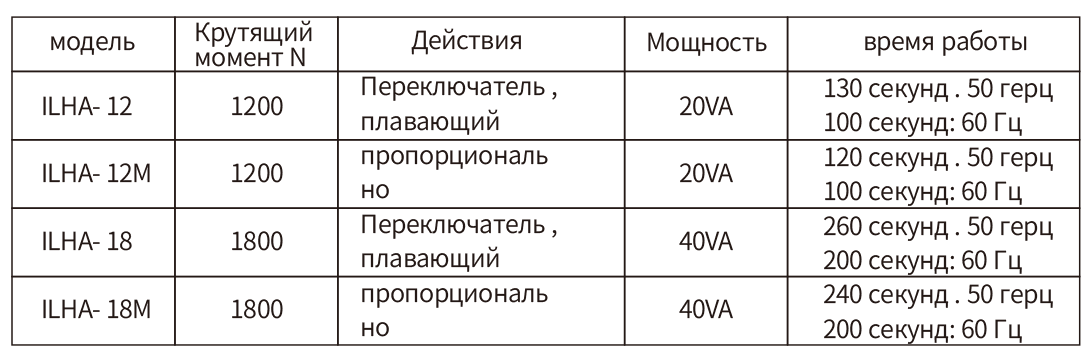

ILHA- 12/18 Привод для резьбового запорного клапана

ILHA (выключатель , плавающий)

1: 24 V опускание штока переменного тока (прямо открыть)

4: обратная связь о штоке вниз (24В переменного тока)

5: 24В переменного тока (общий терминал)

6: 24В переменного тока шток (прямо закрыть)

7: Обратная связь с кронштейном (24V переменного тока)

ILHA.M (пропорция)

Терминал J1:

01: при коротком замыкании с T2(O-), шток клапана опускается полностью вниз (открывается прямо).На расположение W3 не влияет .

02: при коротком замыкании с T2(O-), шток клапана поднимается полностью вверх (закрывается прямо).На расположение W3 не влияет .

T1T2: 24В переменного тока на входе . T2 – общая клемма (T2 соединяется с -).

-+: входной сигнал 4 . . .20мА (2 . . . 10 V DC)/0 . . .20 мА (0 . . . 10 V DC) . W2 и W4 должны устанавливаться в соответствии с входным сигналом W2 и W4 должны устанавливаться в соответствии с входным сигналом .

F : Сигнал обратной связи . имеется сигнал 0... 10 V DC или 2... 10 V DC, в зависимости от настройки W2.

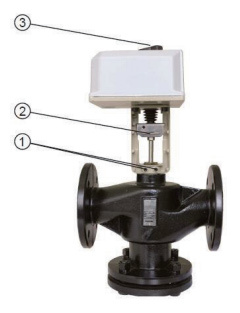

• Установить электродвигатель на клапане , после монтажа на седле клапана затянуть 4 стопорных винта ( 1).

• Толкнуть стальной лист (2) и поднять шток клапана , или привести вал исполнительного механизма вниз с помощью ручного управления (3).

• Выполнить электрическое подключение , как показано на предыдущей схеме, и (только для ILHAM) установить перемычку . . .(3).

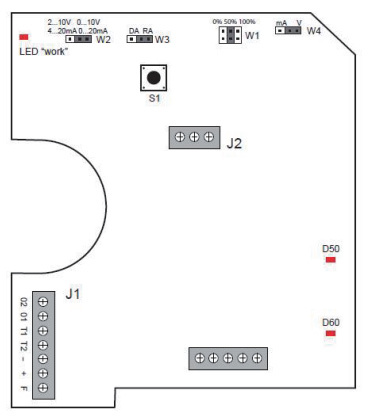

W1: 0% , 50% , 100% . Установите положение хода клапана в Ситуация , когда входной сигнал выходит из строя.
0% шток полностью вверх, 50% шток в середине, 100% шток полностью перемещаются вниз поперемычке W3 , и ситуация будет наоборот .
0% шток полностью вниз, 50% шток в середине, 100% шток полностью вверх

W2: 4...20 мА (2... 10 VDC)/0...20 мА (0... 10 VDC). Эта перемычка должна быть установлена всоответствии с W4 для выбора входного сигнала в J1.

W3: Обратное действие. По сравнению с входным сигналомперемещение перемычки меняет логику работы .

W4: mA/V DC. Эта перемычка должна быть установлена вместе с W2 для выбора входного сигнала в J1.

Светодиодный индикатор состояния (работает): при нормальном рабочем режиме: медленное мигание(включается на 1 секунду, выключается на 1 секунду).Во время адаптациипривода на клапане (не менее 3 секунд после нажатия S1) быстрая вспышка (включается на 0 ,25 секунды, выключается на 0 ,25 секунды).
Самонастройка в неправильном состоянии: быстро мигать дважды , и выключается в течение длительного времени (через 0,25 секунды , выключается на 0,25 секунды , дважды , а затем выключается на 1,25 секунды).

Светодиодная индикация направления вращения электродвигателя:
Когда загорается светодиод D60, шток клапана перемещается вниз . Когда шток достигает дна и удерживается в этом положении на 25 секунд , светодиод выключается .
Когда загорается светодиод D50, шток клапана перемещается вверх . Когда шток достигает вершины и удерживается в этом положении на 25 секунд , светодиод выключается .
Автоматическая регулировка клапана приводом.Каждыйпривод должен быть совместим с клапаном , к которому он подключен .

Нажать и удерживать клавишу « S1 » в течение 3 секунд , привод автоматически переходит в режим саморегулирования . Светодиоды « работают » быстро мигают (при включении 0,25 секунды, выключении 0,25 секунды).

Клапан перемещается в осевом направлениивниз к дну , затем удерживается в этом положении на 25 секунд , а затем перемещаетсявверхдоверхнейточки.Автоматическаярегулировкане заканчивается , пока вал клапана не удерживается в конечном положении до 25 секунд .

Когда происходит адаптация (предыдущие данные перезаписываются), привод восстановливается в нормальную работу.Впротивномслучае(предыдущиеданныенеперезаписываются), будет сообщено о сбое самонастраивающегося состояния (через 0,25 секунды , выключено на 0,25 секунды,дважды, азатемвыключенона1,25секунды).Выможете нажатьиудерживать клавишу « S1 » на 3 секунд , чтобы повторить процесс самонастройки или перезапустить (циркулируется мощность) исполнительный механизм возвращается в нормальное рабочее состояние .

Возможные ошибки при самонастройке:
1: Это происходит , когда ход составляет менее половины номинального хода .
2: Ошибка соединения потенциометра (клемма J2). Правильный метод: когда вал клапана двигаетсявниз, потенциометр имеет максимальное значение , а когда вал клапана поднимается вверх,потенциометр имеет минимальное значение .
